251
Dicobat
charp
calcul des charpentes en bois)
et surtout,
désormais, par l’
Eurocode
5
.
Parmi les
variantes anciennes
de charpentes
en bois, citons :
ff
la
charpente d’assemblage
, ou
charpente
à la Philibert Delorme
, dont les arbalétriers
courbes sont composés de deux rangs, ou
cours
de pièces de bois assez courtes, à
joints alternés ; ils sont entretoisés par des
liernes clavetées.
(V.ill)
.
ff
les
charpentes à chevrons-portant-fermes
:
charpentes sans pannes dans lesquelles les
chevrons, qui portent la couverture, sont
eux-mêmes assemblés en fermes, et jouent
ainsi le rôle d’arbalétriers multiples.
(V.ill)
.
ff
la
charpente lambrissée
, quelle qu’en soit
lastructure,estcellequireçoitunhabillage
de voliges sous les chevrons, comme on le
voit souvent dans des églises anciennes.
ff
la
charpente à la Mansart
(du nom de
l’architecte François Mansart qui la mit
à la mode, mais qui fut utilisée avant lui
par Pierre Lescot pour le Louvre). Moins
ancienne et encore largement pratiquée,
elle présente l’avantage de gagner une
large surface habitable dans l’étage de
comble.
(V.ill)
.
2/ Charpentes métalliques.
Le principe général de triangulation en
fermes parallèles et poutres indéformables
(en particulier les poutres-treillis) est aussi
à la base de la conception des charpentes
métalliques.
On trouvera au mot Ferme les illustrations
et dénominations des principaux types d’as-
semblages. V. aussi Poutre, Poutrelle.
GB :
metal truss framing, structural steelwork.
Les éléments constitutifs sont des profilés
d’acier, ou parfois d’aluminium pour les
charpentes légères, assemblés par des
goussets, pattes, équerres,
etc.
, par boulon-
nage à serrage contrôlé, par rivetage ou par
soudage. Tous ces modes d’assemblage font
l’objet de normes.
Pour la conception des charpentes métal-
liques en acier, on se reportera au
NF DTU
32.1
(Construction métallique : charpente
en acier)
, aux
Règles cm66
(Règles de calcul
des constructions en acier)
, ou mieux à
l’
Eurocode 3
.
Pour les charpentes en aluminium, voir
l’Eurocode 9 et les
Règles AL
(Règles de
conception et de calcul des charpentes en
aluminium).
Une technique plus récente, apparue en
Australie, est celle de la
charpente métal-
lique précontrainte
, composée de câbles
tendus noyés dans une structure tubulaire ;
de mise en œuvre rapide, elle autorise des
portées très importantes.
3/ Charpentes en béton.
Les progrès de la précontrainte et l’allège-
ment des pièces de grande portée ont permis
le développement de l’utilisation du béton
dans la conceptionde charpentesmodernes,
en particulier dans les bâtiments industriels
et publics.
GB :
concrete framework.
V. l’Eurocode 2, les
règles techniques de
conception BAEL (béton armé) et BPEL
(béton précontraint)
.

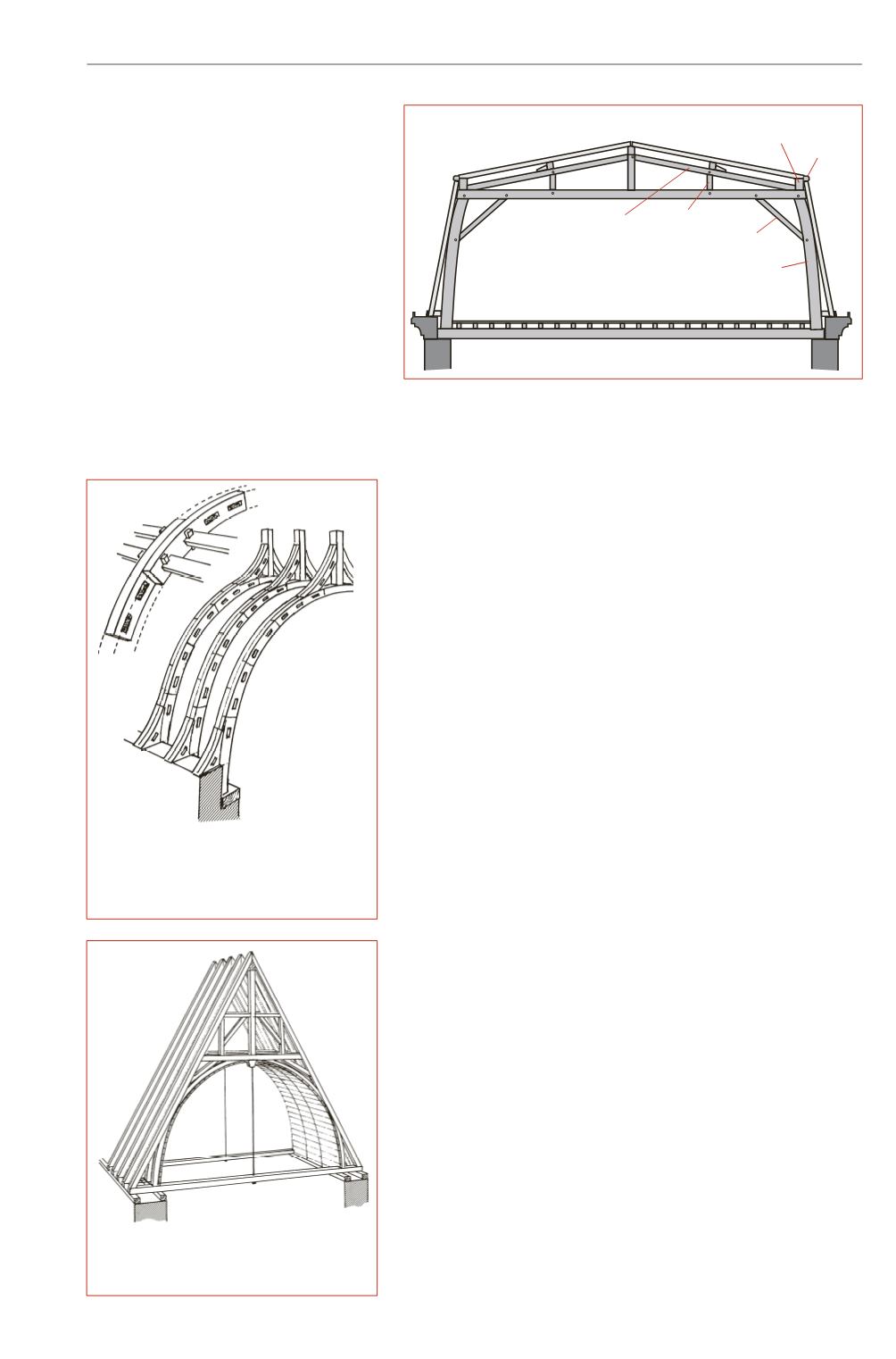

principe de la charpente dite
à la Philibert-Delorme
(ou
de l’Orme
), du
nom de cet architecte, à arbalétriers courbes
composés de deux cours de planches ;
et détail d'assemblage par liernes clavetées
charpente dite
à chevrons-portant-fermes
,
ici à berceau lambrissé
(d'après le Vocabulaire de l'Architecture)
charpente à la Mansart
(coupe)
boursault
faux arbalétrier
arbalétrier
de terrasson
panne
de brisis
aisselier
jambette
