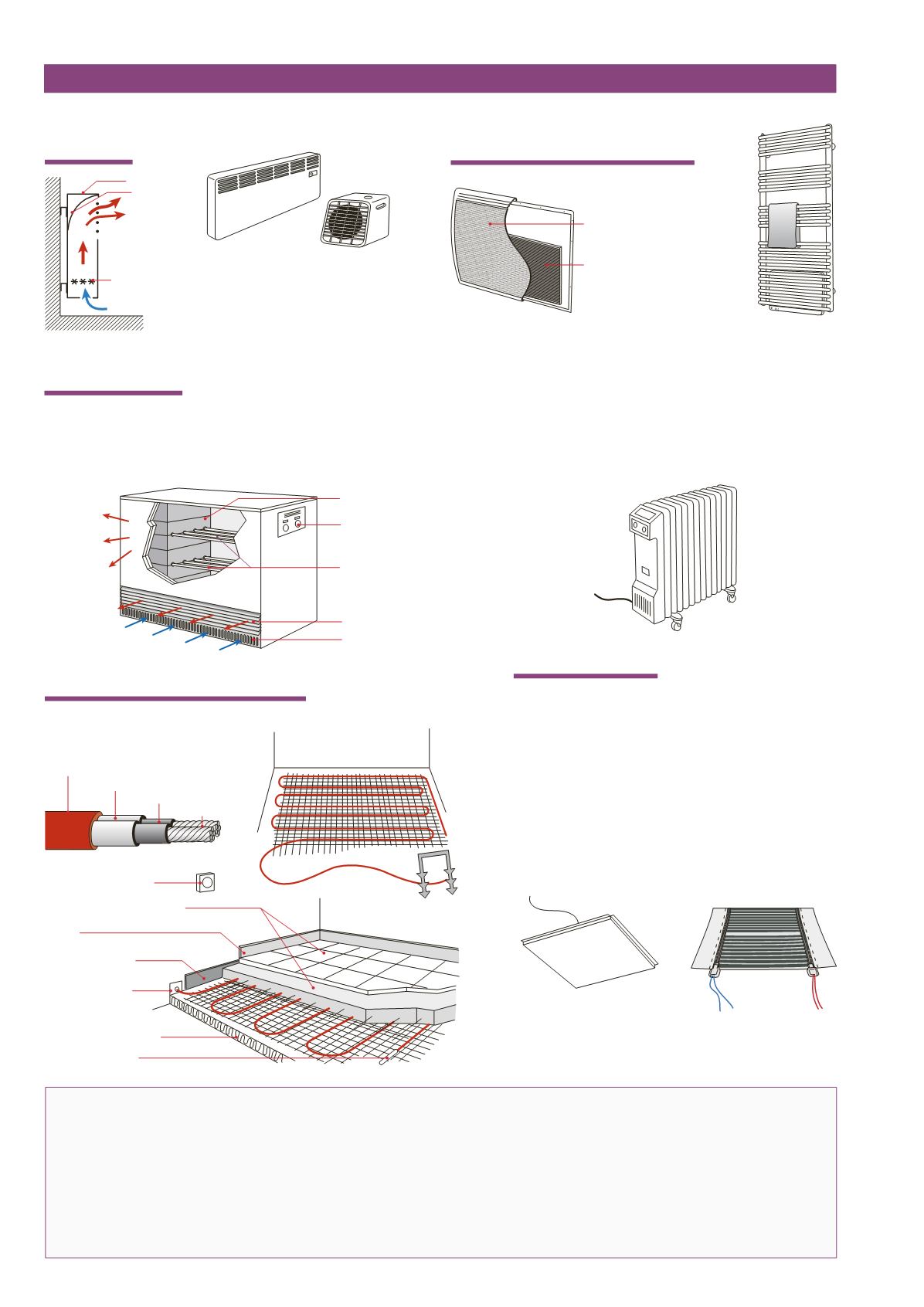

chauffage électrique
convecteur soufflant
d’appoint
éléments chauffants
(résistances)
déflecteur
carter
air froid
air chaud
corps de chauffe
(résistances électriques
blindées)
sèche-
serviettes
rayonnant
grille ajourée
NB.
La chaleur est diffusée en partie par convection, mais surtout par
rayonnement électromagnétique (voir ci-dessous), ce qui améliore le
confort thermique avec une chaleur plus douce et plus stable.
Voir la définition de Convection p. 144.
boîtier de commandes
briques réfractaires
résistances blindées
grille d’entrée d’air
grille de sortie de l’air soufflé
rayonnement
radiateur à accumulation
ou
accumulateur dynamique
radiateur à circulation d’huile
(d’appoint)
Les
radiateurs à inertie
produisent de la chaleur par rayonnement et ont la faculté d’accumuler des calories pendant les
heures creuses
des tarifs
électriques, pour les restituer ensuite, même éteints, de façon régulière et stable. On distingue l’
accumulateur statique compensé
, qui libère
progressivement la chaleur accumulée par un volet mobile, et l’
accumulateur dynamique
, qui aspire l’air ambiant grâce à une turbine pour mieux
le faire circuler à travers les briques réfractaires.
plinthe chauffante
. Convecteur plat, de forme allongée et de faible hauteur, installé à la base des murs.
radiateur infrarouge
. Radiateur qui produit de la chaleur par rayonnement grâce aux rayons
Infrarouge Longs
ou
Lointains
(
IRL
). Le principe
général consiste à insérer une trame de carbone chauffante dans une structure constituée d’un matériau à fort coefficient d’émissivité et
pouvant prendre une forme décorative (miroir, tableau, plafonnier,
etc
.).
radiateur à halogène ou à quartz
. Chauffage d’appoint rapide dans lequel un tube contenant un gaz halogène et un filament de tungstène
porté à très haute température, produit un rayonnement électrique
Infrarouge Court
(
IRC
). On utilise surtout cette technique en extérieur, en
terrasses, sous forme de panneaux radiants orientables.
rayonnement
. Émission par un corps quelconque d’ondes électromagnétiques qui servent de support à un transfert de chaleur ou de
lumière, dans toutes les directions. Un poêle, par exemple , chauffe surtout par rayonnement.
en savoir
+
cassette chauffante
encastrable
film chauffant
Les
cassettes
sont des panneaux radiants légers, chauffés
par un film garni de résistances électriques, suspendus ou
en applique, ou encastrables dans un plafond suspendu.
enveloppe isolante
thermostat régulateur
branchement sur
"liaison froide"
isolant incompressible
terminaison froide
joint périphérique
plinthe
chape armée et revêtement
tresse en cuivre
gaine isolante
âme conductrice
cavalier de
fixation
câble électrique chauffant
double conducteur
disposition en serpentin et
fixation sur trame plastique
avec des cavaliers
plancher rayonnant électrique (PRE)
ou
plancher électrocâblé
plafonds chauffants
radiateurs à inertie
panneaux rayonnants
ou
radiants
convecteurs
Un
ventilo-convecteur
est un convecteur
équipé d’un ventilateur qui accélère la
circulation naturelle de l’air chauffé.
Le
plafond chauffant
est unmode de chauffage des locaux
inférieurs utilisant différents procédés tels que :
• Plafond Rayonnant en Plâtre (PRP)
: résistances basse
température placées sur des plaques de plâtre ;
• PlafondRayonnantModulaire (PRM)
: unités chauffantes
fixées à des armatures métalliques, le tout étant ensuite
masqué par un plafond tendu ou un parement ;
• Réseau de serpentins
enrobé dans la partie inférieure
d’une dalle de plancher...
NB.
Voir aussi les caissons encastrables de diffusion d’air
climatisé en faux-plafond p. 151.
